机械制图－螺纹规定画法
1．外螺纹

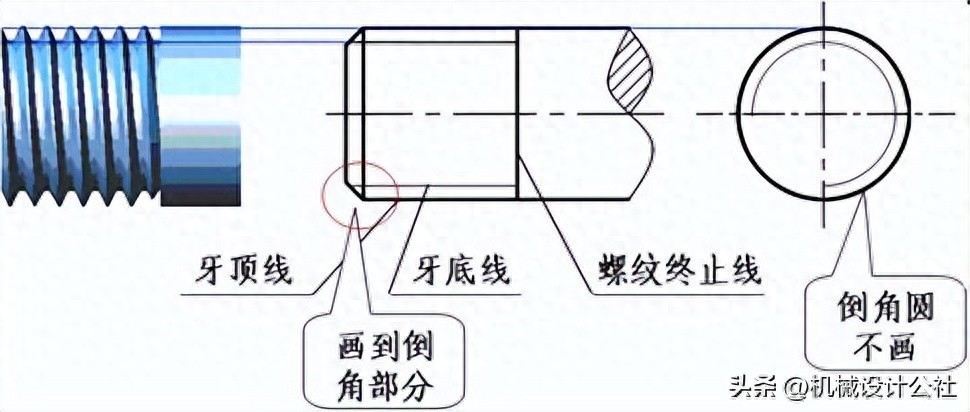

牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；端视图 中，只画3／4圈细实线圆，倒角圆省略不画，如图10-11所示。
图10-11 外螺纹端视图
2．内螺纹

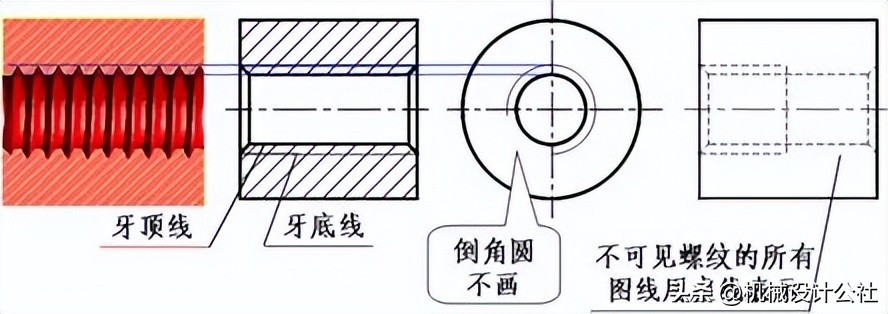

内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。若不可见，则所有图线画成虚线，如图10-12。
图10-12 内螺纹端视图
3．管螺纹和螺纹剖切画法

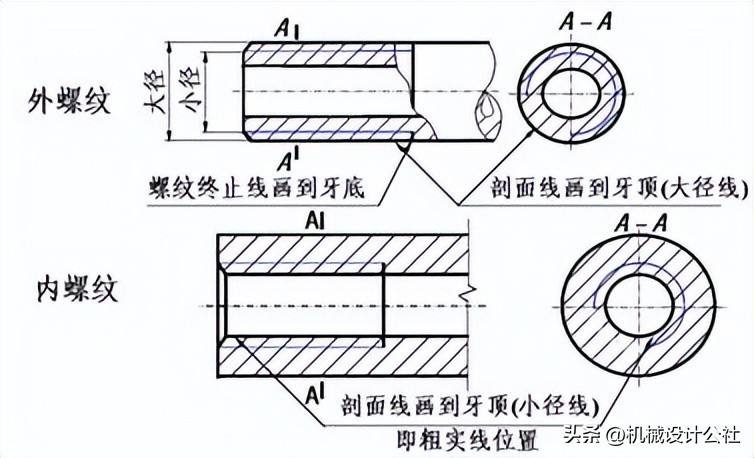

不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。
图10-13 管螺纹和螺纹剖切画法
4．不穿通的螺孔的画法

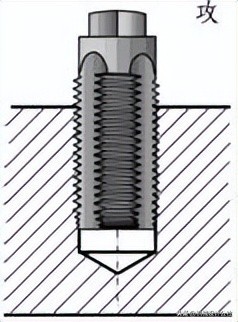

不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。再用丝锥扩螺孔。在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0．5D，其中D为螺纹大径，如图10-14所示。
图10-14 不同螺孔的画法
5．锥螺纹的画法

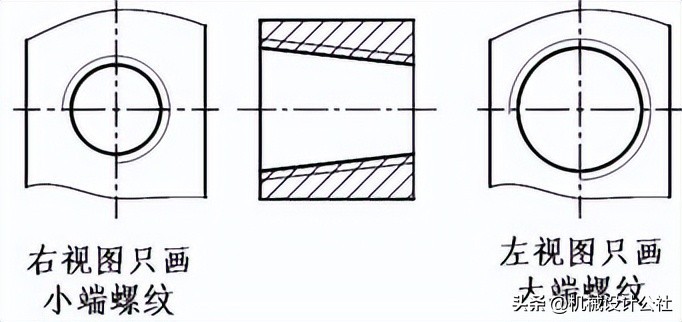

锥螺纹在投影 为圆的视图中只画一端螺纹的投影。
①外螺纹的画法如图10-15（a）所示。
②内螺纹的画法如图10-15（b）所示。
（a）
（b）
图10-15 锥螺纹的画法
6．螺孔相贯线的画法
螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线，如图10-16所示。
图10-16 螺孔相贯线的画法
7．内外螺纹旋合的画法

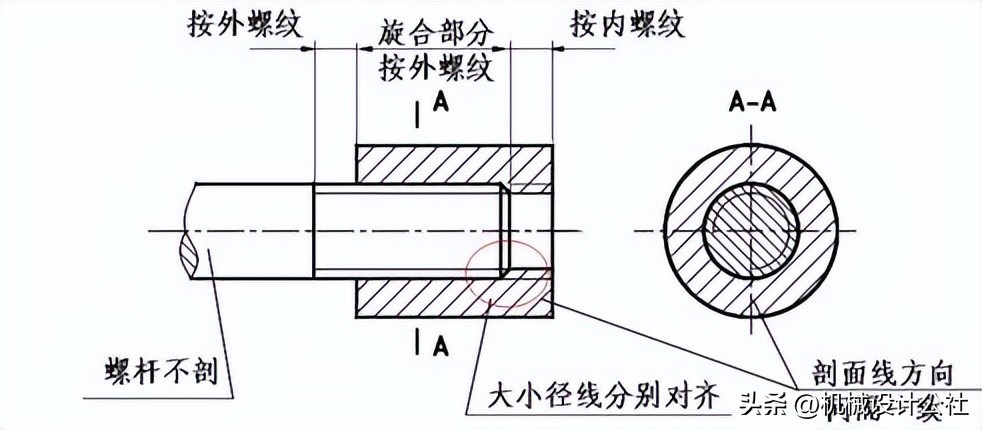

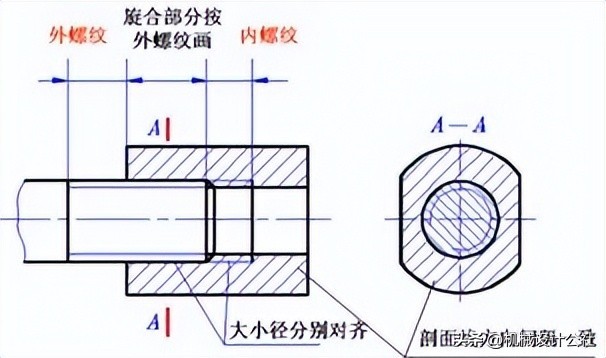

旋合部分按外螺纹画，未旋合部分按各自画法画，如图10-17所示。
图10-17 内外螺纹旋合的画法
8．螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。螺纹长度指不包括螺尾在内的有效螺纹长度，如图10-18所示。
图10-18 螺纹尾部与螺纹长度的画法
9．非标准螺纹

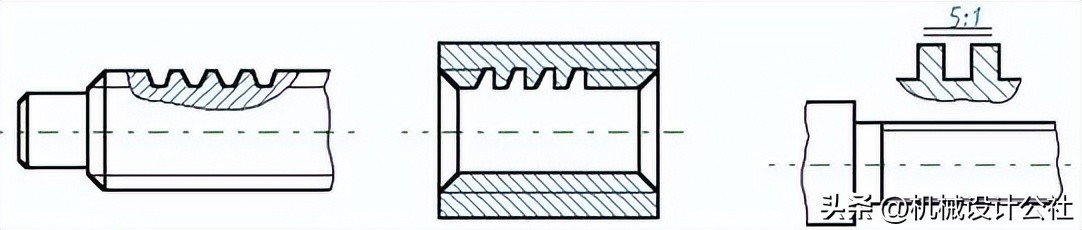

可以用局部剖视或局部放大图表示牙型，如图10-19所示。
图10-19 非标准螺纹画法
