3分钟了解家电电器件之微动开关

微动开关广泛应用于家用电器、自动控制等行业，本篇文章将对常用微动开关在家用电器上的应用原理做简明介绍，带你了解微动开关。

通俗地讲，微动开关就是用微小的外力，使开关内部静触片和动触点接通或断开的开关，因为外机械力和动作行程小，而得名微动开关或灵敏开关。

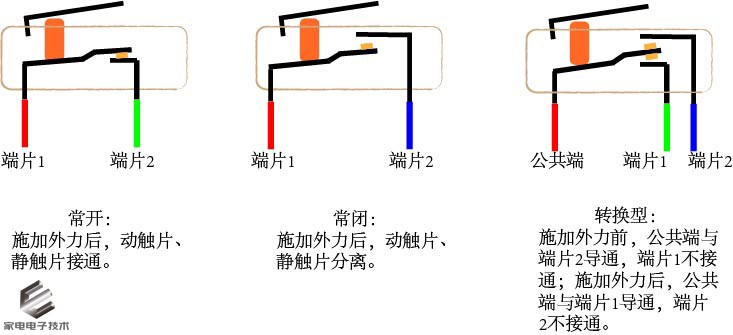

常开、常闭、转换型开关内部简图

微动开关的分类有很多种方式，家用电器普遍根据用途，将微动开关分类为常开、常闭和转换式三类，施加外力前，静触片与动触片接通，则为常闭微动开关，反之为常开微动开关，常开、常闭微动开关有两个端子。

转换式开关可控制两路，动触片动作前后都会接通其中一路，并且只能控制其中一路的导通，从图解上可以看出，转换式开关可以替代常开或常闭开关，通常应用于负载不能同时导通的场景。

以常开型微动开关为例，主要结构件如下图：

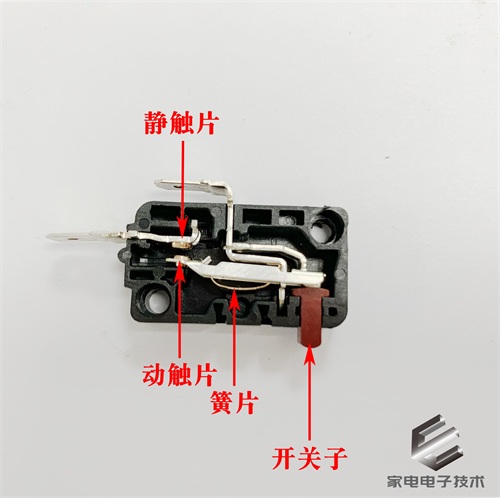

常开型微动开关结构（施加外力前）

当力作用于开关子上，动触片开始向静触片方向靠近，簧片位移到临界点时，形变产生瞬时动作，动触片与静触片快速接通，防止打火拉弧。当外力撤销时，簧片反作用力作用于动触片，完成快速断开动作。

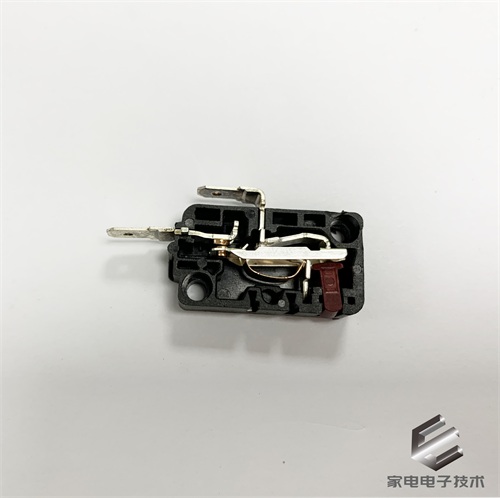

常开型微动开关施加外力后导通

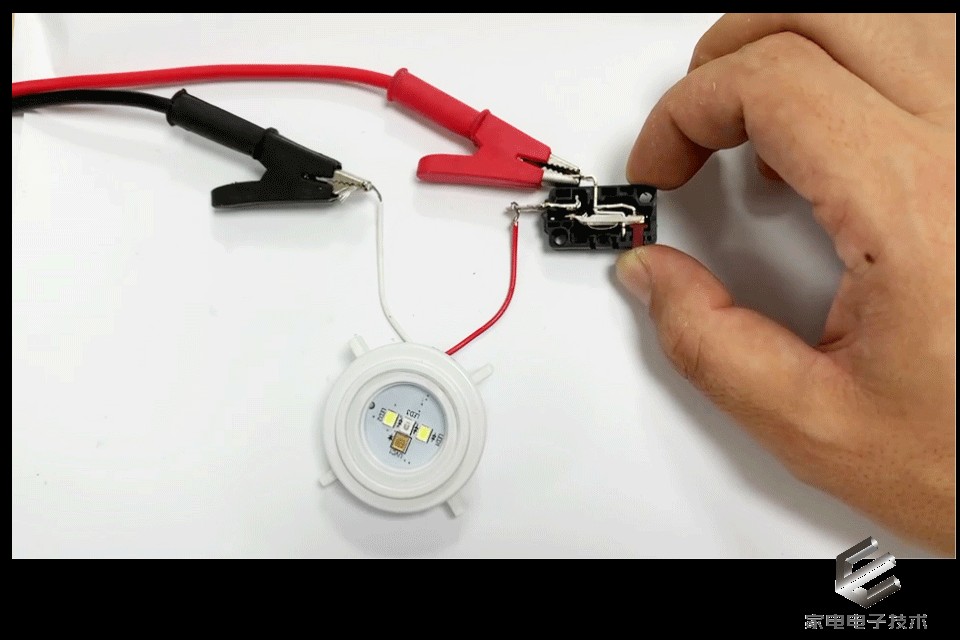

微动开关动作演示

其他类型的微动开关结构上有区别，但是原理上是共通的。

所以判断微动开关是常开或常闭，只需要在开关子闭合前后，用万用表测量两端子之间的连接情况即可。判断微动开关是否损坏，也是用万用表看开关子闭合前后，如果只有一路导通，则微动开关正常，两路都导通或断路，则微动开关损坏。

当然，微动开关的结构设计及对材料的要求很高，开关种类和应用场景也非常多，产品设计时要考量开关的使用环境、电气性能、动作特性、开关寿命等，我们不做过多了解。

本文由E家电电子技术原创，如果觉得文章对你有所帮助，欢迎点赞关注评论，带你一起长知识！
