最全的开关接线图，单控、双控、三控都在这里，老电工都收藏了
作为一名电工，日常中各种各样的开关线路几乎都会遇到，为了大家更容易看懂各种开关的线路，今天给大家整理了各种开关线路图方便大家了解学习 。

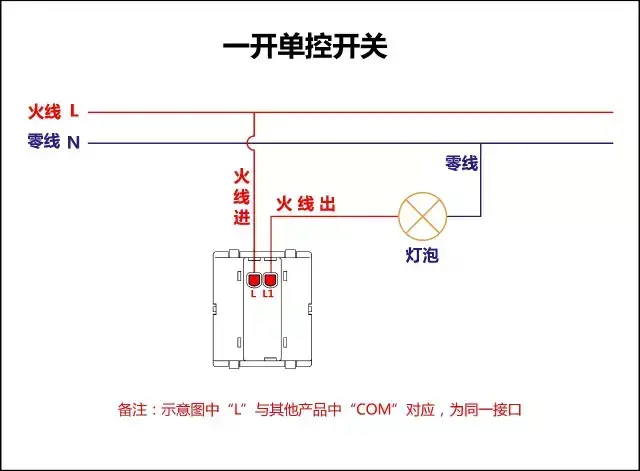

一、 一开单控开关接线图
二、 二三开连体单控开关接线图

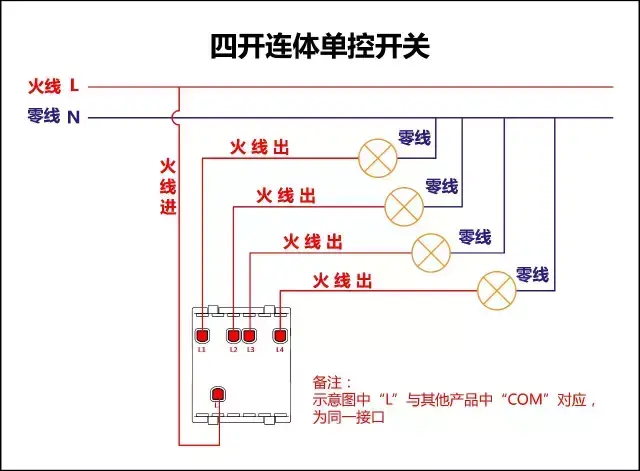

三、 四开连体单控开关接线图

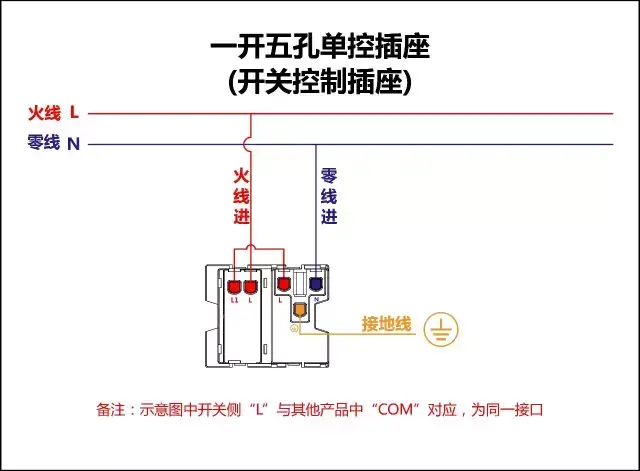

四、 一开五孔单控插座接线图

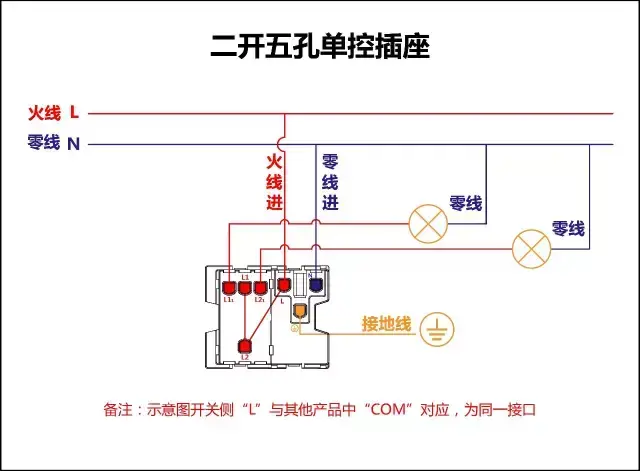

五、 二开五孔单控插座接线图

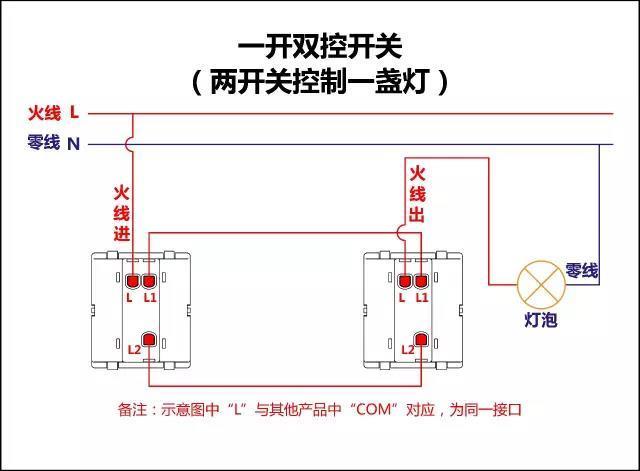

六、 一开双控开关接线图

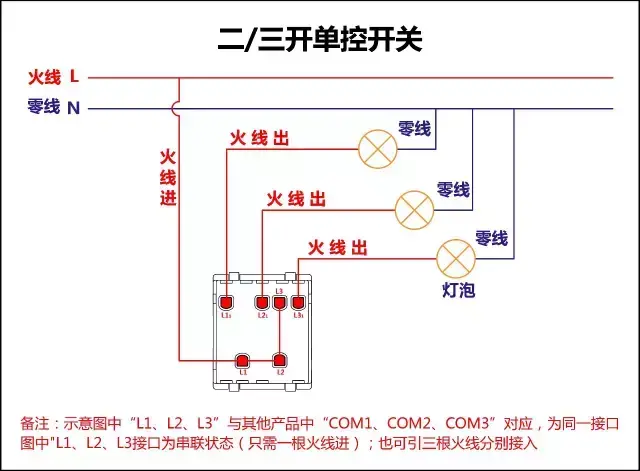

七、二三开单控开关接线图

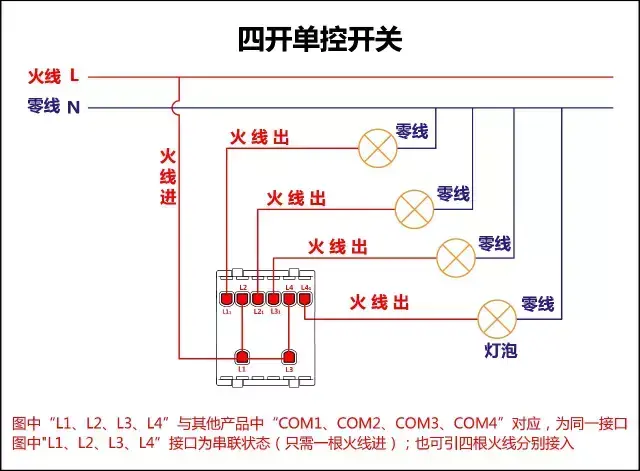

八、 四开单控开关接线图

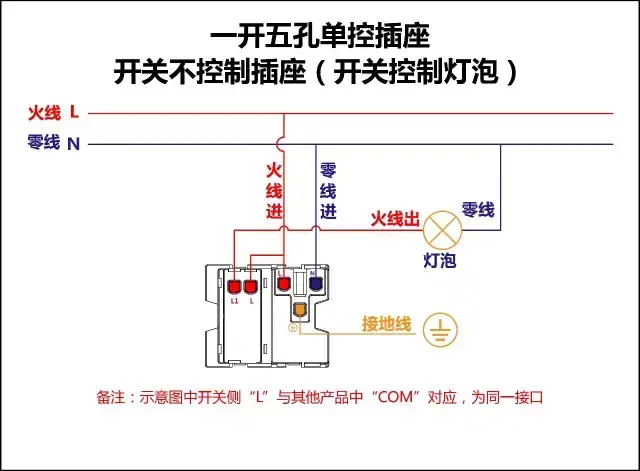

九、一开五孔单控插座接线图

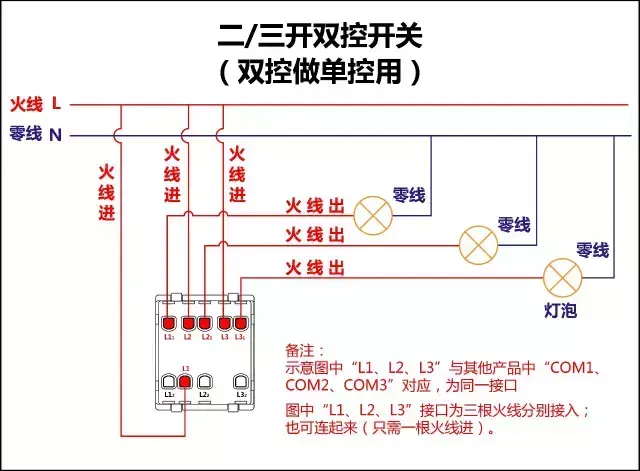

十、二三开双控开关接线图

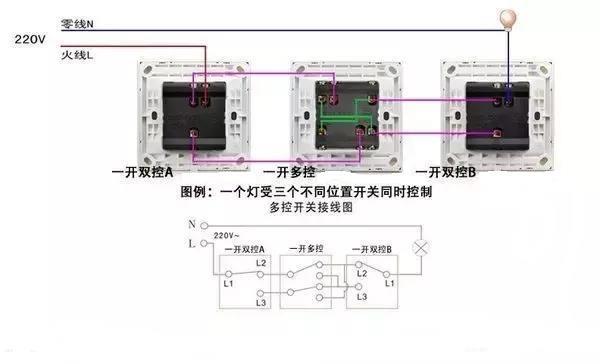

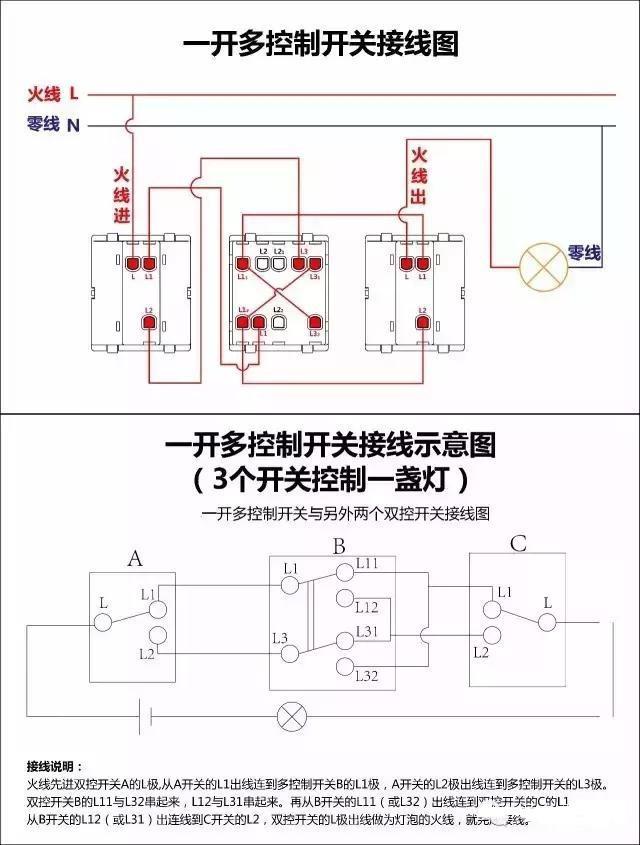

十一、 一开多控开关接线图

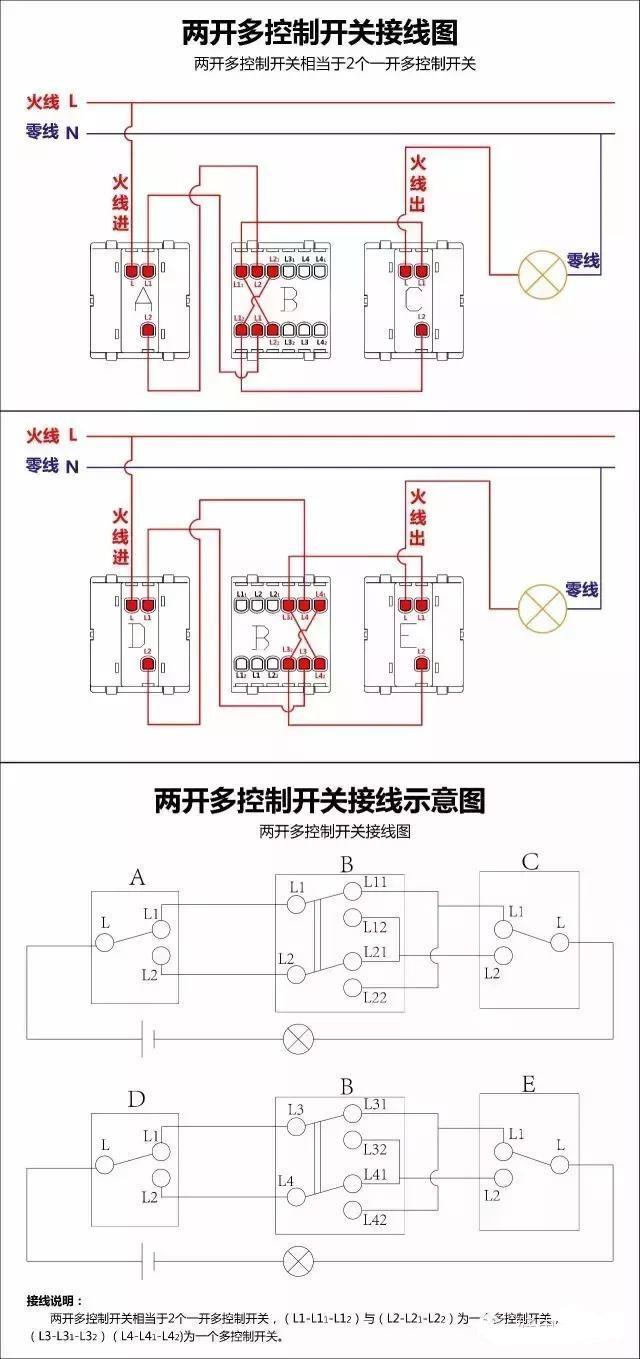

十二、 两开多控开关接线图

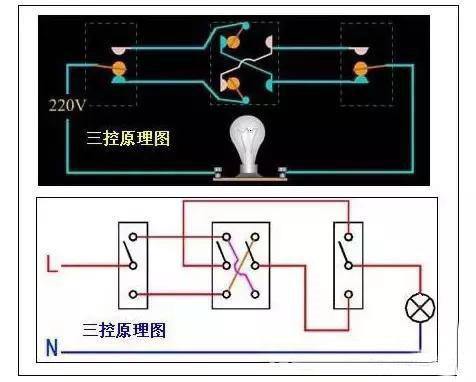

十三、 三开多控开关接线图
